El dragado es una operación esencial en diversas industrias, como la minería, la construcción y el mantenimiento de vías navegables. Su importancia radica en la remoción de sedimentos, escombros y otros materiales del lecho marino, ríos, lagos y canales para mejorar la navegabilidad, facilitar la construcción de infraestructuras o extraer materiales valiosos.
Para llevar a cabo un dragado eficiente, la elección de la bomba adecuada es crucial. Una bomba de dragado de alto rendimiento garantiza una extracción eficaz del material sedimentado, optimiza el consumo de energía y minimiza el desgaste de los equipos. Sin embargo, la selección de la bomba no es el único aspecto importante; su operación y mantenimiento también desempeñan un papel fundamental en la productividad y rentabilidad del proceso.
Este artículo explorará los factores clave en la selección de bombas de dragado, su operación eficiente y el mantenimiento adecuado para prolongar su vida útil y mejorar el rendimiento general del proceso. Además, se abordarán las tendencias tecnológicas y mejores prácticas que están revolucionando el sector del dragado en la actualidad.
Tipos de Bombas de Dragado
Seleccionar la bomba adecuada para un proyecto de dragado es esencial para garantizar la eficiencia y la rentabilidad del proceso. Existen diversos tipos de bombas de dragado, cada una diseñada para operar en condiciones específicas y manejar distintos materiales. En esta sección, exploraremos su clasificación según el mecanismo de operación y el tipo de material bombeado, así como las diferencias entre bombas sumergibles y montadas en superficie.
Clasificación según su mecanismo de operación
Bombas centrífugas
Las bombas centrífugas son las más utilizadas en el dragado debido a su capacidad para mover grandes volúmenes de material de manera continua. Funcionan mediante un impulsor que genera fuerza centrífuga para transportar sólidos y líquidos a través del sistema.
Características clave:
- Alta eficiencia en aplicaciones de dragado con materiales de densidad media.
- Requieren un flujo constante para mantener su rendimiento.
- Sensibles a la cavitación si la succión no está bien diseñada.
Aplicaciones de dragado:
- Mantenimiento de puertos y canales.
- Excavación de sedimentos arenosos y lodos de baja densidad.
Bombas de desplazamiento positivo
Este tipo de bomba funciona a través de un mecanismo de pistón, diafragma o tornillo, lo que permite un bombeo controlado y eficiente, incluso con materiales de alta viscosidad.
Características clave:
- Mayor precisión en el manejo de caudales y presiones.
- Capacidad para transportar materiales altamente viscosos o con alta concentración de sólidos.
- Menor susceptibilidad a la cavitación en comparación con las bombas centrífugas.
Aplicaciones de dragado:
- Extracción de lodos industriales pesados.
- Manejo de sedimentos con alto contenido de sólidos en minería.
Bombas de chorro
Las bombas de chorro operan mediante la inyección de agua a alta presión para generar succión y mover materiales a través del sistema. Aunque son menos eficientes en términos de consumo de energía, son útiles en aplicaciones donde se requiere una succión potente sin partes móviles expuestas al desgaste.
Características clave:
- Bajo mantenimiento debido a la ausencia de partes mecánicas en contacto con los sólidos.
- Consumo elevado de energía en comparación con otros tipos de bombas de dragado.
- Eficientes para la remoción de materiales en espacios confinados.
Aplicaciones de dragado:
- Excavación en áreas de difícil acceso.
- Dragado de suelos compactos con alta resistencia.
Clasificación según el tipo de material bombeado
Bombas para sedimentos finos
Estas bombas están diseñadas para manejar materiales con partículas pequeñas, como arena fina, arcilla y lodos poco densos.
Factores de rendimiento de las bombas:
- Mayor eficiencia en caudales altos con baja presión.
- Riesgo de sedimentación en tuberías si la velocidad de flujo no es suficiente.
Aplicaciones de dragado:
- Mantenimiento de playas y zonas costeras.
- Eliminación de sedimentos en embalses y lagunas.
Bombas para materiales abrasivos y pesados
Para el manejo de grava, roca triturada o sedimentos altamente abrasivos, se requieren bombas con revestimientos resistentes al desgaste.
Factores de rendimiento de las bombas:
- Impulsores y carcasa fabricados en materiales resistentes como acero al manganeso o caucho reforzado.
- Reducción de la eficiencia operativa con el tiempo debido al desgaste.
Aplicaciones de dragado:
- Minería y extracción de minerales.
- Construcción de infraestructura hidráulica.
Bombas para lodos industriales
Diseñadas para el manejo de residuos líquidos con alta concentración de sólidos y viscosidad elevada, estas bombas se utilizan en plantas de tratamiento y dragado de desechos industriales.
Factores de rendimiento de las bombas:
- Sistemas de sellado reforzados para evitar fugas.
- Necesidad de mantenimiento frecuente debido a la acumulación de material.
Aplicaciones de dragado:
- Tratamiento de aguas residuales industriales.
- Gestión de residuos en procesos metalúrgicos y químicos.
Diferencias clave entre bombas sumergibles y bombas montadas en superficie
La elección entre bombas sumergibles y bombas montadas en superficie depende de la aplicación del dragado, las condiciones del entorno y la accesibilidad del equipo.
Bombas sumergibles
Las bombas sumergibles operan directamente en el medio acuático, lo que permite una mayor eficiencia en la succión y reducción de pérdidas de energía.
Ventajas:
- Reducción de la cavitación al operar dentro del líquido.
- Menor necesidad de infraestructura externa para la instalación.
- Funcionamiento silencioso y eficiente.
Desventajas:
- Mayor complejidad en el mantenimiento debido a la inmersión.
- Sensibilidad a fallas eléctricas y cortocircuitos en entornos agresivos.
Aplicaciones típicas:
- Dragado en ríos, lagos y embalses.
- Extracción de sedimentos en plantas de tratamiento de aguas.
Bombas montadas en superficie
Estas bombas se instalan fuera del agua y succionan el material a través de tuberías, lo que facilita su mantenimiento y monitoreo.
Ventajas:
- Fácil acceso para reparaciones y ajustes.
- Mayor flexibilidad en la configuración del sistema de bombeo.
- Mayor capacidad de adaptación a diferentes tipos de suelos y materiales.
Desventajas:
- Pérdidas de energía en el sistema de succión si no se optimiza el diseño.
- Posibilidad de cavitación si la altura de succión es excesiva.
Aplicaciones típicas:
- Dragado de puertos y canales donde se requiere una operación continua.
- Extracción de materiales pesados en proyectos de minería y construcción.
Aplicaciones del Dragado y Requisitos de Bombeo
El dragado es una actividad esencial en diversas industrias, desde la navegación y la minería hasta el tratamiento de residuos. La selección de la bomba adecuada depende en gran medida de la aplicación específica y de los factores operativos que influyen en el rendimiento. A continuación, exploramos las aplicaciones de dragado más comunes y los factores que determinan la elección de una bomba de dragado.
Aplicaciones más comunes del dragado
Mantenimiento de puertos y canales
El tráfico marítimo y fluvial depende de canales de navegación libres de obstrucciones. Con el tiempo, el sedimento y los desechos naturales se acumulan en puertos y vías navegables, reduciendo su profundidad y dificultando el tránsito de embarcaciones.
Requisitos de bombeo:
- Se requieren bombas de dragado con alta capacidad de succión para manejar grandes volúmenes de sedimentos.
- Uso frecuente de bombas sumergibles para minimizar la cavitación.
- Capacidad para manejar arena, lodo y residuos industriales acumulados.
Factores de rendimiento de las bombas:
- Eficiencia en la remoción continua de sedimentos.
- Resistencia a la abrasión, especialmente en zonas con alta concentración de arena.
Recuperación de tierras
El dragado es clave en proyectos de expansión territorial y recuperación de zonas costeras erosionadas. Esta técnica permite trasladar grandes volúmenes de sedimento desde el fondo marino o fluvial a nuevas áreas terrestres, formando playas, islas artificiales y zonas industriales.
Requisitos de bombeo:
- Uso de bombas centrífugas de alta capacidad para el transporte eficiente de arena y lodo.
- Sistemas de bombeo capaces de trasladar sedimentos a largas distancias sin perder eficiencia.
- Materiales resistentes a la abrasión para evitar desgaste prematuro.
Factores de rendimiento de las bombas:
- Presión adecuada para impulsar los sedimentos a sitios de disposición lejanos.
- Minimización de obstrucciones en tuberías debido a la mezcla de agua y sólidos.
Minería y extracción de materiales
En la minería, el dragado se emplea para extraer minerales valiosos de ríos, lagos y yacimientos submarinos. También se utiliza en la remoción de materiales pesados como grava, rocas y minerales metálicos.
Requisitos de bombeo:
- Bombas de dragado diseñadas para manejar materiales altamente abrasivos y pesados.
- Alta resistencia a la corrosión y desgaste en entornos con agua salina o lodos ácidos.
- Capacidad de separar materiales valiosos del material de desecho.
Factores de rendimiento de las bombas:
- Durabilidad y resistencia a la abrasión en condiciones extremas.
- Capacidad para procesar grandes volúmenes sin pérdida de eficiencia.
Eliminación de residuos industriales
Las plantas de tratamiento de aguas residuales y las industrias generan lodos y sedimentos que deben ser dragados para su correcta disposición o reciclaje.
Requisitos de bombeo:
- Bombas capaces de manejar lodos con alta viscosidad y contenido de sólidos.
- Sistemas de sellado eficientes para evitar fugas y contaminación.
- Bombas de desplazamiento positivo en aplicaciones de alto contenido de sólidos.
Factores de rendimiento de las bombas:
- Eficiencia en la separación de residuos y líquidos.
- Adaptabilidad a entornos con químicos corrosivos y temperaturas extremas.
Factores que afectan la selección de una bomba según la aplicación
La elección de una bomba de dragado adecuada depende de múltiples variables técnicas y operativas. A continuación, se detallan los factores más importantes que influyen en el rendimiento y eficiencia del sistema de bombeo.
Profundidad del dragado
La profundidad a la que se llevará a cabo el dragado influye directamente en el tipo de bomba a utilizar.
- Para profundidades superiores a 10 metros, se recomiendan bombas sumergibles que minimicen la pérdida de presión y reduzcan la cavitación.
- En dragados poco profundos (menos de 10 metros), las bombas montadas en superficie pueden ser una opción más eficiente, siempre que la altura de succión sea adecuada.
- En trabajos de dragado en aguas turbulentas o de difícil acceso, las bombas de chorro pueden ser una alternativa viable.
Tipo y densidad del material
El tipo de material a dragar es un factor determinante en la selección del equipo adecuado.
- Para sedimentos finos, como arcilla o lodo, se recomienda el uso de bombas centrífugas con impulsores optimizados para evitar bloqueos.
- En el caso de materiales abrasivos y pesados, como grava y minerales, es fundamental seleccionar bombas con recubrimientos resistentes al desgaste, como las fabricadas con aleaciones metálicas especiales.
- Para lodos industriales con alta viscosidad, las bombas de desplazamiento positivo son ideales debido a su capacidad para manejar líquidos densos sin pérdida de eficiencia.
Distancia de transporte de los sedimentos
El bombeo de sedimentos puede implicar distancias cortas o largas, lo que afecta la potencia y presión necesarias.
- Para distancias cortas (menos de 500 metros), una bomba de menor potencia puede ser suficiente.
- En distancias largas (más de 1 km), se requiere una bomba con mayor presión y sistemas auxiliares como bombas de refuerzo.
- En proyectos donde los sedimentos deben elevarse a grandes alturas, es crucial considerar bombas con impulsores de alta eficiencia para minimizar la pérdida de energía.
Capacidad de bombeo requerida
La cantidad de material a remover en un período determinado influye en la selección de la bomba.
- Para dragado a gran escala, se necesitan bombas de alto caudal, con capacidad para mover miles de metros cúbicos por hora.
- En aplicaciones industriales más controladas, donde la precisión es clave, se pueden utilizar bombas de bajo caudal y alta presión.
- Si el proceso de dragado debe realizarse de manera continua, es importante elegir una bomba con baja tasa de desgaste y mínimos requerimientos de mantenimiento.
Factores de Rendimiento de las Bombas de Dragado
El rendimiento de las bombas de dragado es un factor clave para garantizar la eficiencia operativa y la rentabilidad del proyecto. Aspectos como la eficiencia hidráulica y energética, la resistencia al desgaste, y la capacidad de succión afectan directamente el desempeño del equipo y la productividad en diversas aplicaciones de dragado. En esta sección, analizamos los principales factores de rendimiento de las bombas y cómo optimizar su funcionamiento.
Eficiencia hidráulica y energética
La eficiencia de una bomba de dragado está determinada por su capacidad para mover grandes volúmenes de material con el menor consumo de energía posible. Optimizar este aspecto no solo reduce los costos operativos, sino que también prolonga la vida útil del equipo.
Cómo optimizar el consumo de energía
- Selección adecuada del tipo de bomba: Elegir entre bombas centrífugas, de desplazamiento positivo o de chorro según la aplicación específica reduce el desperdicio de energía.
- Ajuste de la velocidad de operación: Las bombas con variadores de frecuencia permiten adaptar el rendimiento a las condiciones del dragado, evitando un consumo excesivo de electricidad o combustible.
- Uso eficiente de los impulsores: Mantener los impulsores libres de obstrucciones y con el diseño adecuado mejora la eficiencia del flujo y reduce la resistencia al paso de los sedimentos.
- Optimización del diseño de tuberías: Minimizar codos y restricciones en la línea de bombeo reduce las pérdidas de carga y mejora el desempeño energético.
Relación entre velocidad, caudal y eficiencia
- Una velocidad excesiva del impulsor puede generar cavitación, disminuyendo la eficiencia de la bomba y aumentando el desgaste prematuro.
- Aumentar el caudal sin considerar la capacidad de la bomba puede reducir su rendimiento y elevar el consumo de energía.
- Es importante mantener un equilibrio entre velocidad y caudal para maximizar la eficiencia hidráulica y evitar fallos mecánicos.
Resistencia al desgaste y vida útil de los componentes
Las bombas de dragado operan en entornos agresivos con materiales abrasivos, lo que genera un desgaste constante en sus componentes. Seleccionar los materiales adecuados y aplicar un mantenimiento preventivo puede aumentar significativamente su vida útil.
Materiales de fabricación y su resistencia a la abrasión
- Acero al manganeso y hierro fundido con alto cromo: Ideales para manejar arena, grava y materiales abrasivos, ya que ofrecen alta resistencia al impacto y la fricción.
- Revestimientos de caucho y poliuretano: Utilizados en bombas para lodos industriales debido a su resistencia a productos químicos corrosivos y partículas finas en suspensión.
- Cerámica industrial y carburo de tungsteno: Se emplean en partes críticas como impulsores y sellos mecánicos para prolongar la vida útil de la bomba.
Impacto del mantenimiento en la durabilidad
- Revisión periódica de los impulsores y revestimientos para evitar daños mayores y mantener la eficiencia del bombeo.
- Lubricación adecuada de los cojinetes y sellos mecánicos para reducir la fricción y prevenir fugas.
- Limpieza de la bomba y tuberías para evitar acumulaciones de sedimentos que afecten el flujo y el rendimiento del equipo.
- Monitoreo del desgaste en componentes clave, como el eje y las volutas, permite realizar reemplazos antes de que afecten el rendimiento general de la bomba.
Capacidad de succión y manejo de sólidos
El diseño de la bomba influye directamente en su capacidad para transportar sólidos sin interrupciones. Un sistema de succión eficiente es crucial en aplicaciones de dragado donde los sedimentos pueden ser densos y abrasivos.
Importancia del diseño de la entrada de la bomba
- Ubicación y tamaño de la entrada: Una entrada de bomba bien dimensionada evita obstrucciones y mejora la eficiencia del flujo de sólidos.
- Forma y diseño del impulsor: Los impulsores abiertos o semiabiertos facilitan el paso de partículas de gran tamaño sin generar bloqueos.
- Presión de succión adecuada: Mantener un equilibrio entre presión y caudal evita problemas de cavitación y pérdida de eficiencia.
Factores que influyen en la capacidad de transporte de sólidos
- Tamaño de las partículas: Las bombas con impulsores de paso amplio pueden manejar materiales más grandes sin riesgo de obstrucción.
- Concentración de sólidos en la mezcla: A mayor porcentaje de sólidos, mayor debe ser la capacidad de la bomba para evitar sobrecargas y atascos.
- Distancia y altura de transporte: Cuanto mayor sea la distancia de bombeo, más importante será la selección de una bomba con alta potencia y capacidad de presión.

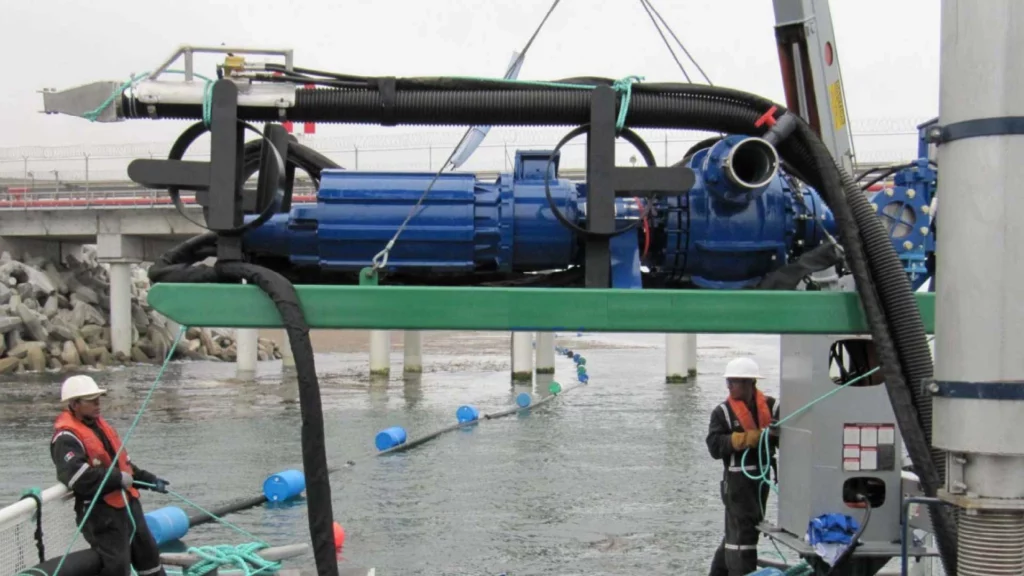

Operación Óptima de Bombas de Dragado
Para maximizar la eficiencia y prolongar la vida útil de las bombas de dragado, es fundamental aplicar buenas prácticas operativas. Factores como la velocidad, presión, estrategias de prevención de fallos y la automatización desempeñan un papel clave en la productividad del dragado. A continuación, exploramos los principales parámetros y tecnologías para garantizar un rendimiento óptimo en diversas aplicaciones de dragado.
Parámetros clave de operación
El rendimiento de una bomba de dragado depende de la correcta configuración de sus parámetros operativos. Ajustar la velocidad y la presión de forma adecuada puede mejorar la eficiencia y evitar problemas mecánicos.
Control de la velocidad y presión
- Velocidad del impulsor:
- Una velocidad demasiado alta puede generar cavitación, reduciendo la eficiencia y acelerando el desgaste.
- Una velocidad baja puede disminuir la capacidad de succión y afectar el flujo de material.
- Se recomienda utilizar variadores de frecuencia (VFD) para ajustar la velocidad en función de las condiciones del material bombeado.
- Presión de operación:
- Un equilibrio entre presión y caudal es esencial para evitar sobrecargas en la bomba.
- Presiones demasiado altas pueden provocar fugas y fallos estructurales en las tuberías.
- Presiones demasiado bajas pueden afectar la capacidad de transporte de los sólidos.
Ajustes para mejorar el rendimiento según las condiciones del material
- Para sedimentos finos: Mantener un caudal constante y evitar velocidades excesivas que puedan dispersar los materiales en lugar de transportarlos.
- Para materiales abrasivos y pesados: Usar impulsores resistentes al desgaste y ajustar la velocidad para minimizar la fricción y la erosión interna.
- Para lodos industriales: Optimizar la viscosidad del material con aditivos y ajustar la presión para evitar sedimentación en la tubería.
Estrategias para evitar obstrucciones y fallos
Las obstrucciones en las bombas de dragado pueden reducir la eficiencia operativa y generar costosos tiempos de inactividad. Implementar métodos de prevención y monitoreo es esencial para mantener un funcionamiento continuo.
Métodos de prevención de bloqueos
- Diseño adecuado de la entrada de la bomba: Un diámetro de entrada mayor permite el paso eficiente de partículas sin generar atascos.
- Uso de impulsores semiabiertos o de paso amplio, diseñados específicamente para manejar materiales con partículas grandes sin obstrucciones.
- Mantenimiento preventivo: Limpieza periódica de las tuberías y revisión de los impulsores para evitar la acumulación de residuos.
- Sistemas de lavado a presión: Inyección de agua a alta presión para limpiar depósitos de sedimentos en la bomba y las tuberías.
Uso de sistemas de monitoreo para detectar problemas tempranos
- Sensores de presión y caudal: Detectan anomalías en el flujo y permiten ajustes en tiempo real.
- Monitoreo de vibraciones: Identifica desgastes en los cojinetes o desalineaciones antes de que se conviertan en fallos graves.
- Sistemas de detección de obstrucciones: Alertan sobre acumulaciones de material y permiten intervenir antes de que la bomba se detenga.
Automatización y tecnologías avanzadas en dragado
La integración de tecnologías avanzadas en las bombas de dragado mejora la eficiencia operativa y reduce la necesidad de intervención manual.
Sensores y sistemas de control remoto
- Sensores de nivel y densidad: Monitorean la concentración de sólidos en tiempo real para ajustar la velocidad y el caudal de bombeo.
- Controladores de velocidad automática: Ajustan la potencia de la bomba según las condiciones del material y la distancia de transporte.
- Cámaras y drones submarinos: Permiten la inspección visual de las zonas de dragado sin necesidad de detener la operación.
Integración con plataformas de monitoreo en tiempo real
- Sistemas SCADA (Supervisory Control and Data Acquisition): Permiten controlar y supervisar todas las variables del proceso de dragado desde una estación central.
- Uso de inteligencia artificial (IA): Algoritmos que analizan datos históricos para optimizar el rendimiento y predecir fallos antes de que ocurran.
- Automatización total de dragas: Implementación de bombas con control autónomo para maximizar la eficiencia sin intervención humana.
Mantenimiento de Bombas de Dragado para un Alto Rendimiento
El mantenimiento adecuado de las bombas de dragado es esencial para garantizar su eficiencia y prolongar su vida útil. Un mantenimiento deficiente puede reducir la productividad y aumentar los costos operativos debido a fallos inesperados. En esta sección, exploramos las diferencias entre mantenimiento preventivo y correctivo, los problemas de desgaste más comunes y las mejores prácticas para maximizar el rendimiento de las bombas en diversas aplicaciones de dragado.
Mantenimiento preventivo vs. mantenimiento correctivo
El mantenimiento de las bombas de dragado puede clasificarse en dos estrategias principales: preventivo y correctivo. La elección de un enfoque adecuado influye directamente en los costos operativos y en la disponibilidad del equipo.
Frecuencia recomendada de inspecciones
- Inspecciones diarias: Verificación de presión, caudal y presencia de vibraciones anormales.
- Revisiones semanales: Control de lubricación en cojinetes y estado de los sellos mecánicos.
- Mantenimiento mensual: Evaluación del desgaste de los impulsores y limpieza de filtros y tuberías.
- Inspección anual: Reemplazo de piezas críticas y revisión estructural de la bomba.
Costos y beneficios de cada estrategia
- Mantenimiento preventivo:
- Beneficios: Reduce el riesgo de fallos, prolonga la vida útil de los componentes y mejora la eficiencia de la bomba.
- Costos: Incluye inspecciones periódicas, repuestos y mano de obra, pero evita gastos imprevistos mayores.
- Mantenimiento correctivo:
- Beneficios: Puede ser útil cuando las bombas tienen ciclos operativos cortos y los costos de reparación son bajos.
- Costos: Puede resultar más caro debido a tiempos de inactividad no planificados, fallos críticos y reemplazo de componentes costosos.
Principales problemas de desgaste y cómo solucionarlos
Las bombas de dragado trabajan con materiales altamente abrasivos, lo que provoca desgaste acelerado en diversos componentes. Identificar y solucionar estos problemas a tiempo es clave para evitar paradas inesperadas.
Desgaste de impulsores y carcasa
- Causa: Contacto constante con arena, grava y otros materiales abrasivos.
- Solución:
- Utilizar impulsores de hierro con alto contenido de cromo o revestimientos de cerámica para mayor resistencia.
- Implementar revestimientos de poliuretano en la carcasa para reducir la fricción.
- Ajustar la velocidad de operación para minimizar la erosión.
Erosión de tuberías y sellos
- Causa: Alta velocidad de los sedimentos transportados, generando fricción y desgaste en tuberías y sellos mecánicos.
- Solución:
- Usar tuberías con revestimientos internos de goma o acero endurecido.
- Inspeccionar y reemplazar periódicamente los sellos mecánicos para evitar fugas.
- Instalar curvas de tubería con radio amplio para reducir el impacto del material transportado.
Mejores prácticas para maximizar la vida útil de la bomba
Aplicar buenas prácticas de mantenimiento puede extender significativamente la vida útil de una bomba de dragado, reduciendo costos operativos y mejorando la productividad del dragado.
Lubricación y limpieza periódica
- Lubricación de cojinetes y sellos: Evita el sobrecalentamiento y reduce la fricción entre las partes móviles.
- Limpieza de tuberías e impulsores: Previene la acumulación de sedimentos que pueden obstruir el flujo de material.
- Uso de fluidos de limpieza: En bombas de lodos industriales, el uso de soluciones químicas ayuda a disolver residuos adheridos.
Reemplazo oportuno de piezas críticas
- Impulsores desgastados: Un impulsor en mal estado reduce la eficiencia de la bomba y aumenta el consumo de energía.
- Sellos mecánicos y cojinetes: Cambiarlos antes de que fallen evita fugas y daños mayores en la bomba.
- Revestimientos internos: Sustituirlos periódicamente minimiza el impacto del desgaste y prolonga la vida útil del equipo.
La selección, operación y mantenimiento adecuados de las bombas de dragado son esenciales para garantizar un rendimiento eficiente. Seguir buenas prácticas y adoptar tecnologías emergentes puede mejorar la productividad y reducir costos a largo plazo. Además, la implementación de soluciones sostenibles contribuirá a minimizar el impacto ambiental del dragado, asegurando que esta actividad continúe siendo viable en el futuro.
